SC100 Donanım Klavuzu

SC100 Genel Bilgiler

SC100 Hardware Manual

Fiziksel Arayüzler

gateway-sc100-hardware-01

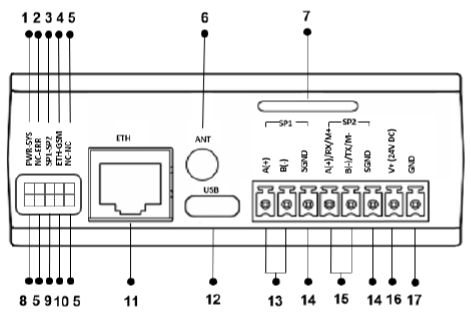

gateway-sc100-hardware-02

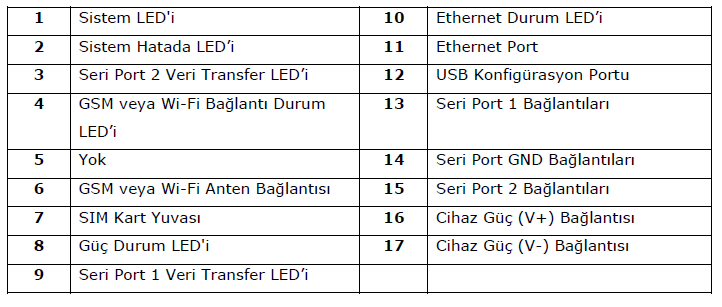

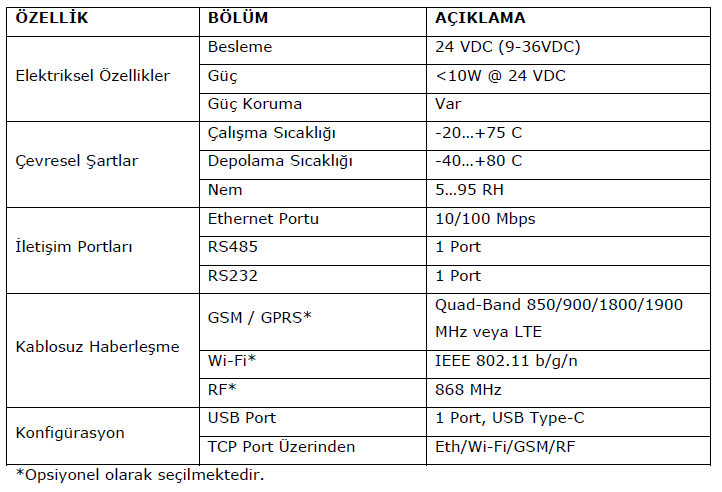

Cihaz Genel Özellikler

gateway-mbs100-hardware-03

Not: 2 adet RS485 portu bulunan modellerde RS232 portu bulunmamaktadır.

Montaj Bilgileri

Ray Montaj

DIN Ray Montajı

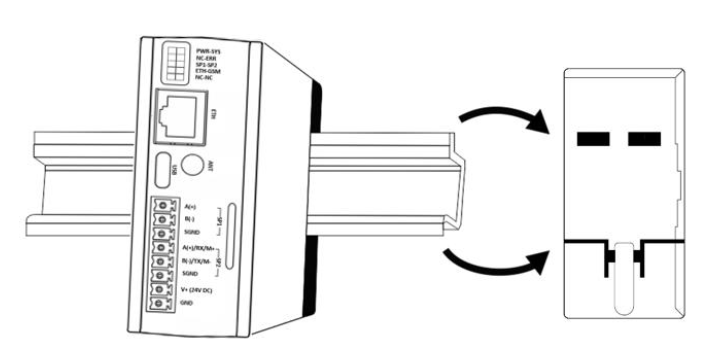

Cihazın üst kısmı öncelikle DIN Ray‘a takılır. Daha sonra cihazın arkasında bulunan yaylar yardımıyla, cihazın alt kısmına hafif kuvvet uygulandığında ürün DIN Ray’a kolayca geçer ve montaj tamamlanır.

gateway-sc100-hardware-03

DIN Ray Demontajı

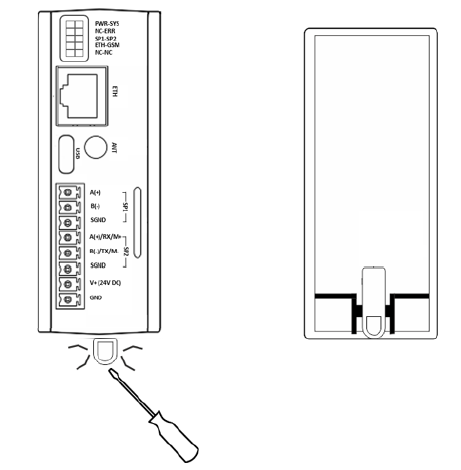

Cihazın demontajı için öncelikle yayın esnekliği kullanılarak tornavida vasıtası ile alttan çekilir ürün DIN Ray’dan kurtulur ve demontaj tamamlanır.

gateway-sc100-hardware-04

Bağlantı Şemaları

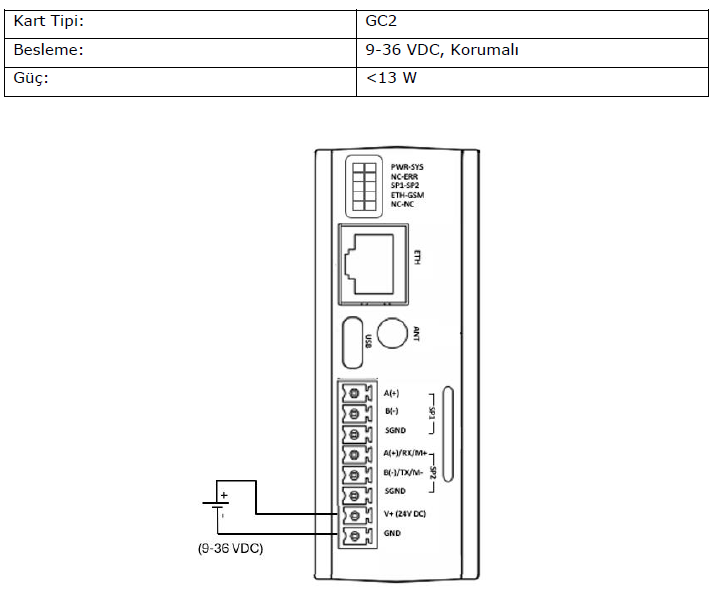

Besleme Bağlantısı

gateway-sc100-hardware-05

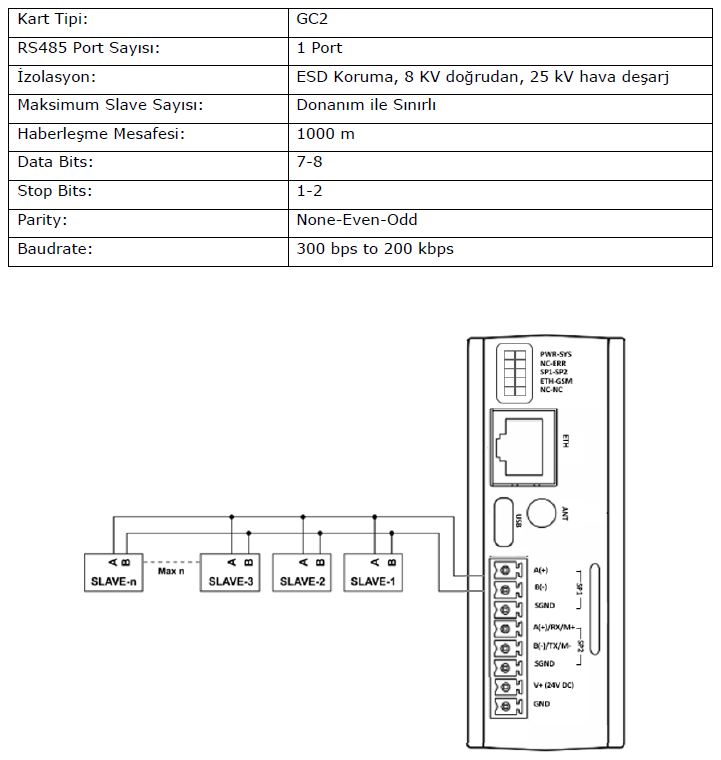

RS485 Seri Port

gateway-sc100-hardware-06

gateway-sc100-hardware-07

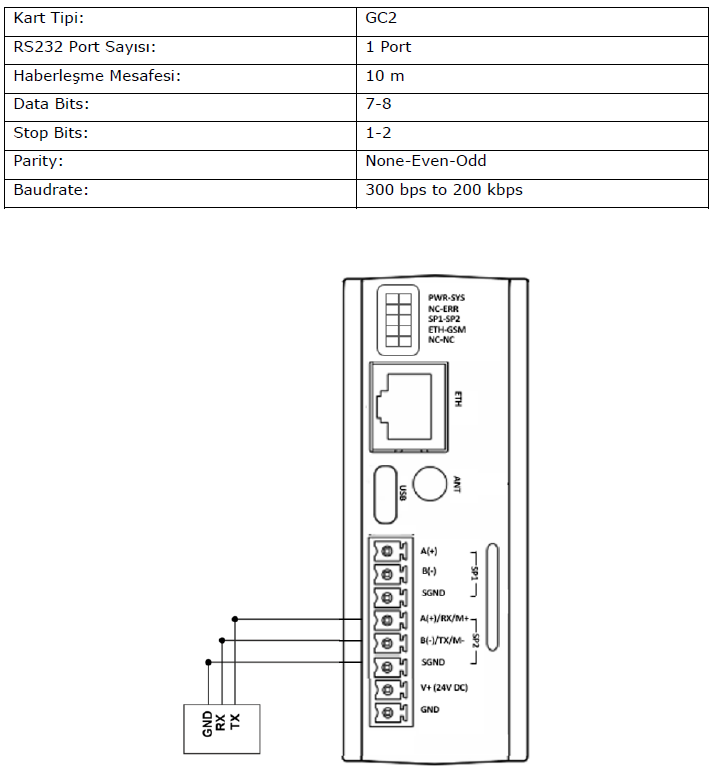

RS232 Seri Port

gateway-sc100-hardware-08
