MDC100 Donanım Klavuzu

MDC100 Genel Bilgiler

MDC100 Hardware Manual

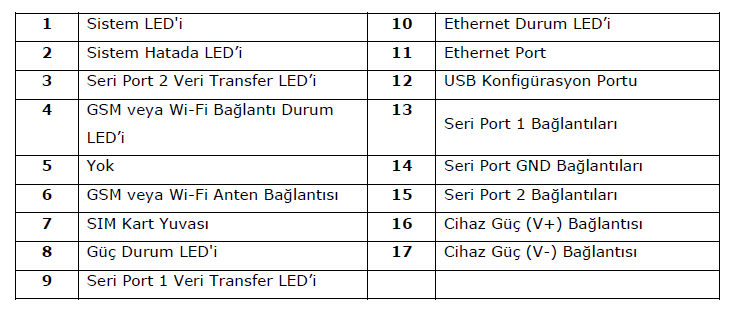

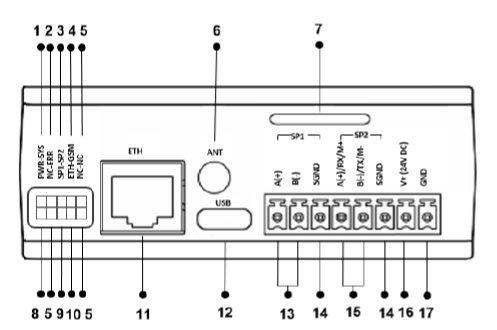

Fiziksel Arayüzler

gateway-MDC100-hardware-105

gateway-MDC100-hardware-106

Cihaz Genel Özellikler

gateway-MDC100-hardware-033

Not: 2 adet RS485 portu bulunan modellerde RS232 portu bulunmamaktadır.

Montaj Bilgileri

Ray Montaj

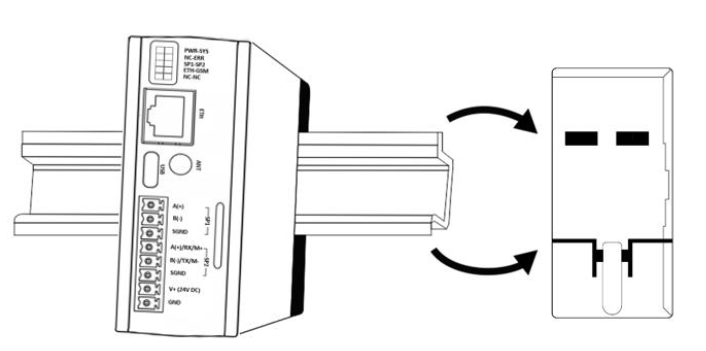

DIN Ray Montajı

Cihazın üst kısmı öncelikle DIN Ray‘a takılır. Daha sonra cihazın arkasında bulunan yaylar yardımıyla, cihazın alt kısmına hafif kuvvet uygulandığında ürün DIN Ray’a kolayca geçer ve montaj tamamlanır.

gateway-MDC100-hardware-107

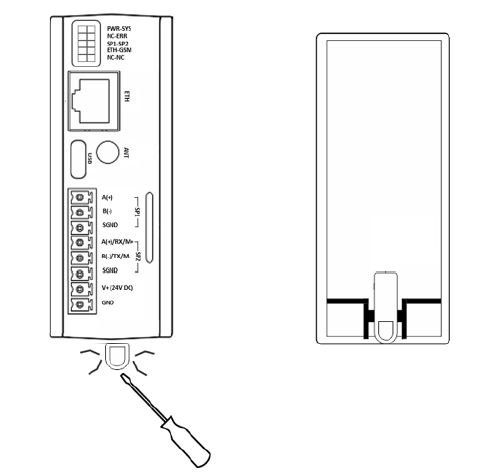

DIN Ray Demontajı

Cihazın demontajı için öncelikle yayın esnekliği kullanılarak tornavida vasıtası ile alttan çekilir ürün DIN Ray’dan kurtulur ve demontaj tamamlanır.

gateway-MDC100-hardware-108

Bağlantı Şemaları

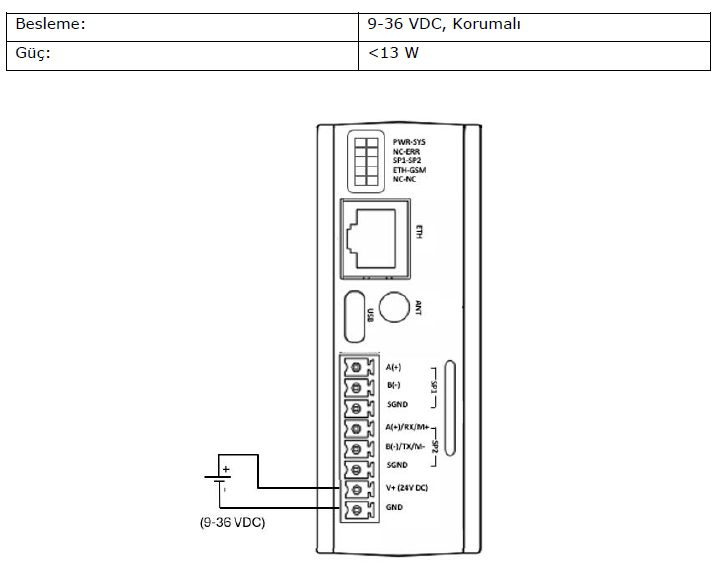

Besleme Bağlantısı

gateway-MDC100-hardware-109

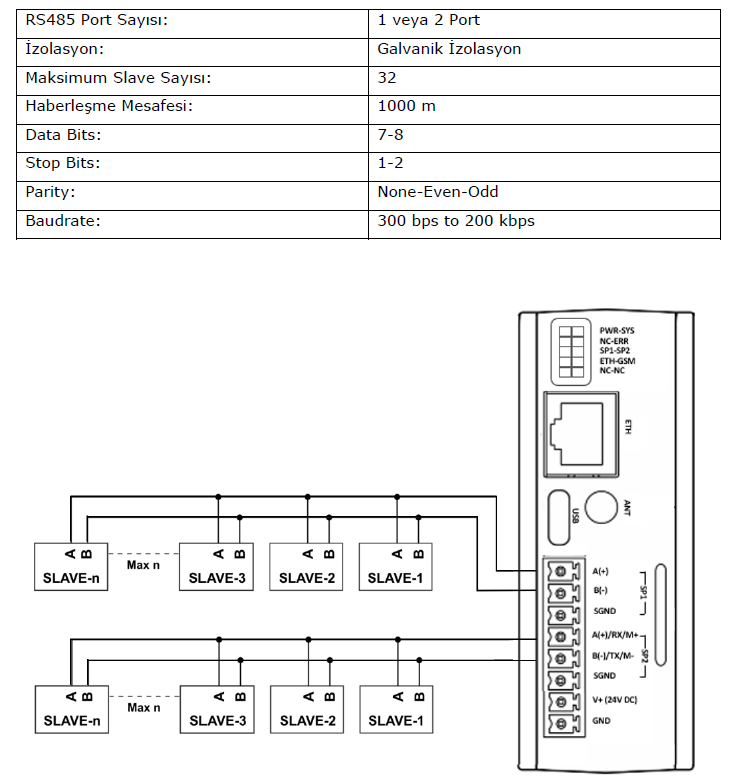

RS485 Seri Port

gateway-MDC100-hardware-110

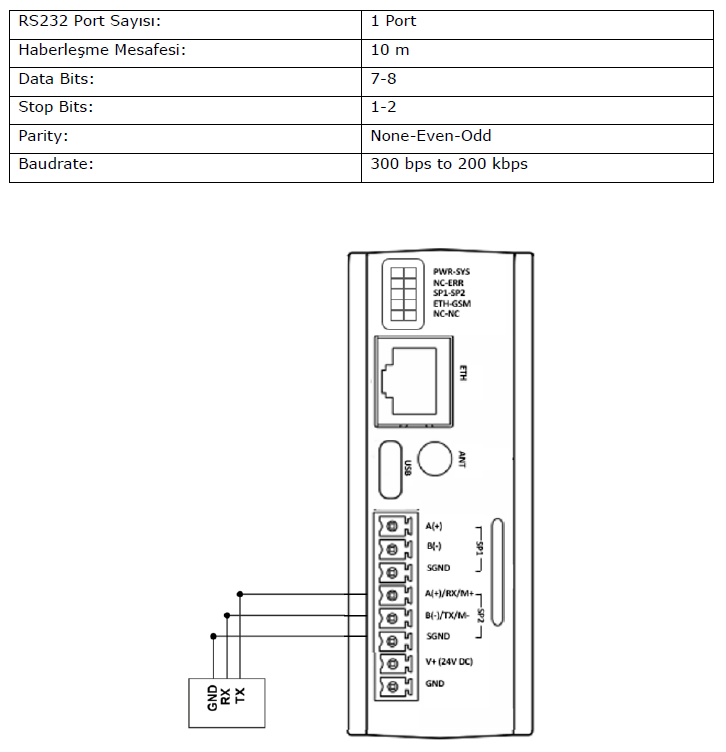

RS232 Seri Port

gateway-MDC100-hardware-111
