MMS100 Donanım Klavuzu
MMS100 Genel Bilgiler

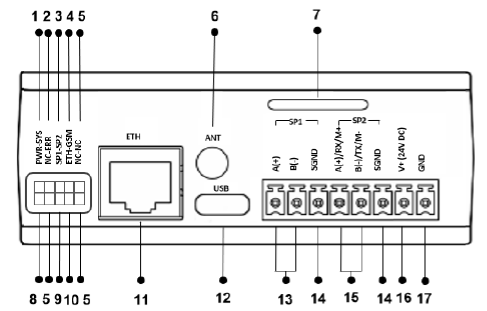

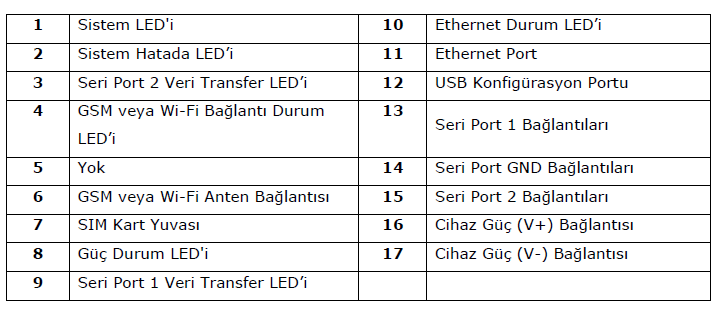

Fiziksel Arayüzler

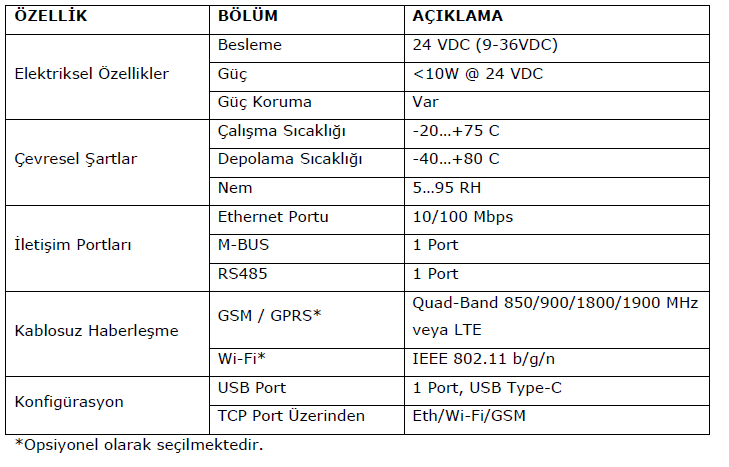

Cihaz Genel Özellikler
Montaj Bilgileri
Ray Montaj

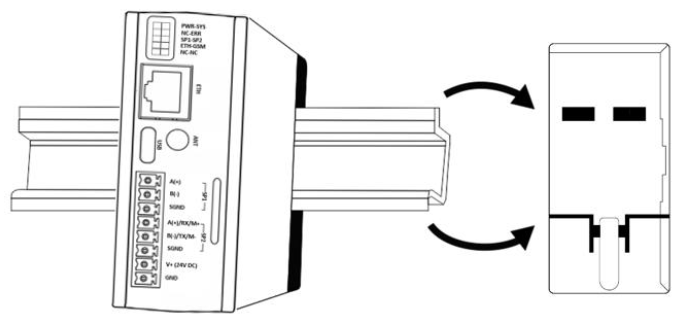

DIN Ray Montajı
Cihazın üst kısmı öncelikle DIN Ray‘a takılır. Daha sonra cihazın arkasında bulunan yaylar yardımıyla, cihazın alt kısmına hafif kuvvet uygulandığında ürün DIN Ray’a kolayca geçer ve montaj tamamlanır.

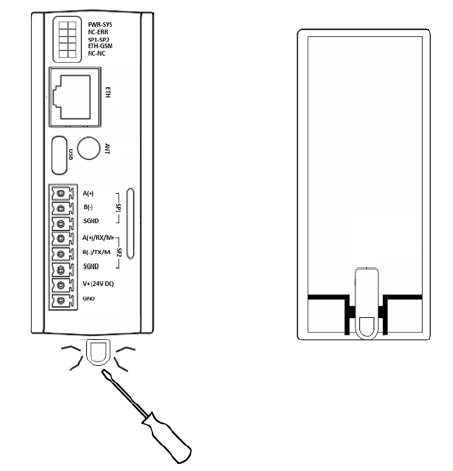

DIN Ray Demontajı
Cihazın demontajı için öncelikle yayın esnekliği kullanılarak tornavida vasıtası ile alttan çekilir ürün DIN Ray’dan kurtulur ve demontaj tamamlanır.
Bağlantı Şemaları

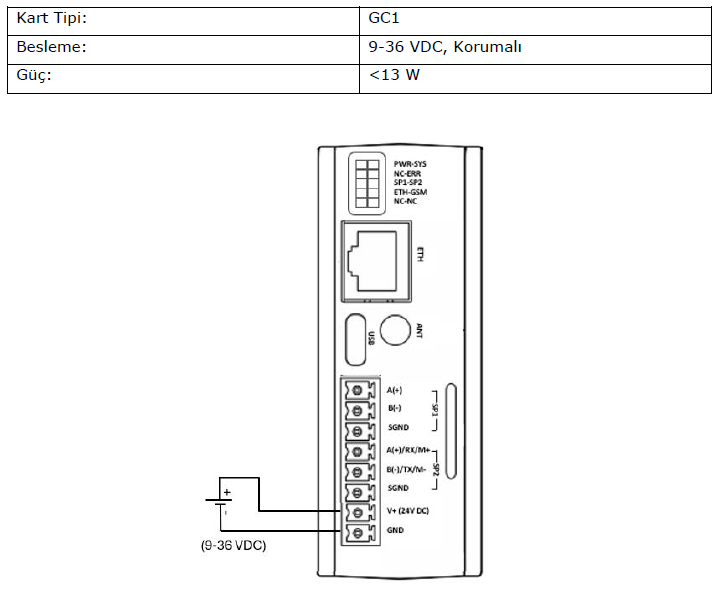

Besleme Bağlantısı

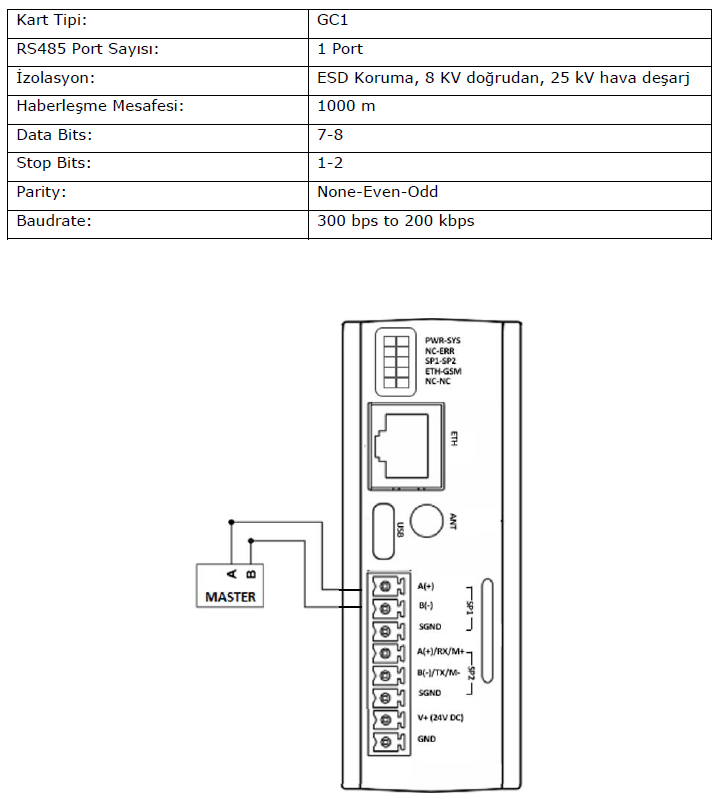

RS485 Seri Port

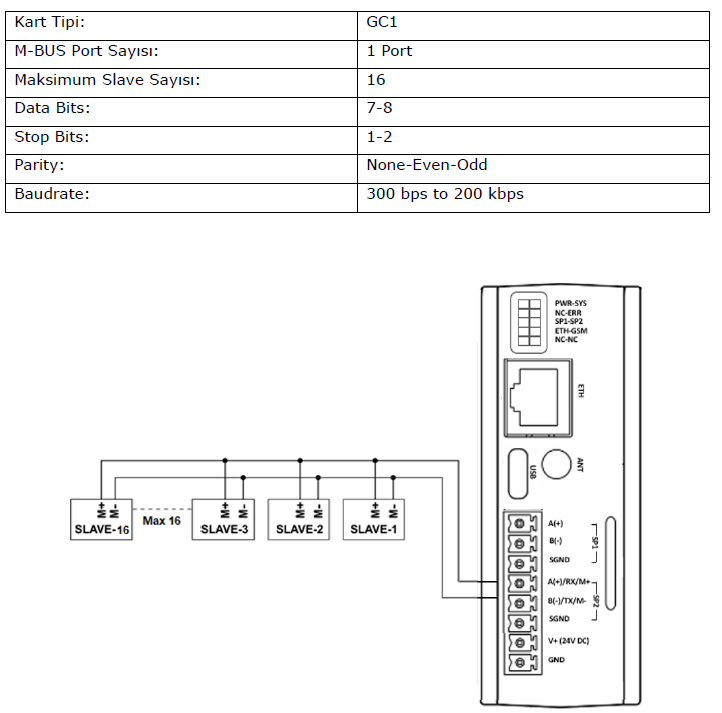

M-Bus Port
